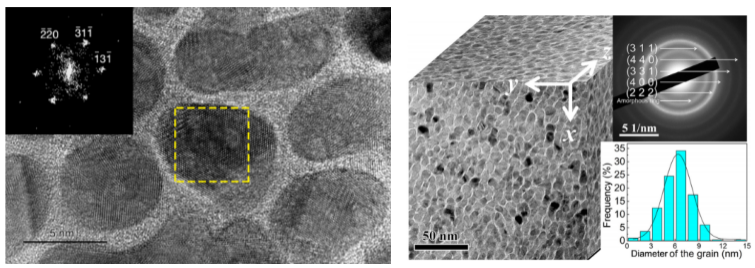

通过构建非晶包覆纳米晶复合相结构，从而最大限度地减小反Hall-Petch效应及剪切带变形带来的强度弱化现象，使材料机械性能接近理论值。图1中所示纳米晶组分为MgCu2尺寸约为6nm，包覆非晶组分为Mg69Cu11Y20，厚度约为 2nm。如图1。

图1

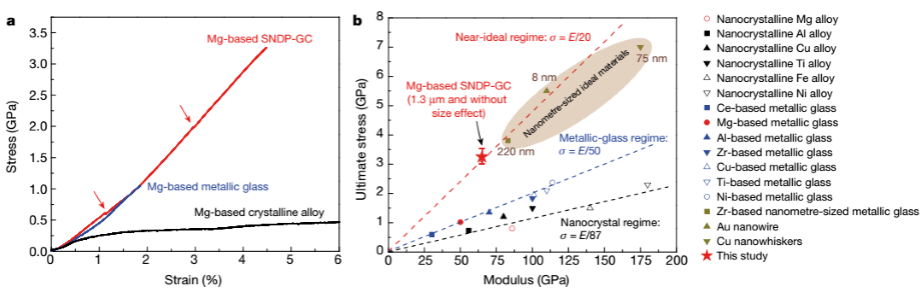

材料硬度可达6.5GPa，远高于传统镁基金属玻璃的硬度（约4GPa），其杨氏模量亦高于传统镁基金属玻璃。屈服强度达到3.3GPa，其应变极限为4.5%，已经相当接近金属玻璃的理论应变极限（5%），如图2。

图2

材料受力过程中产生了剪切带并产生了一定程度的性能突变，但由于MgCu2纳米相的存在，阻止了剪切带的扩展，从而抑制了剪切带对材料机械性能的损害，如图3。

图3

来源：Ge Wu, Ka-Cheung Chan, Linli Zhu, Ligang Sun & Jian Lu. Dual-phase nanostructuring as a route to highstrength magnesium alloys, nature, 2017, 544, 80.
